kamaro 002 - Milanův cesťáček

Rám pro mého kamaráda Milana na takové to běžné dojíždění do práce. Připravena na komfortní jízdu s plnou výbavou a zadními brašnami. kamaro 002 - Milanův cesťáček

Projekt

Kolo bylo navrženo pro Milana jako náhrada jeho silničního kola pro pohodlné dojíždění do práce. Geometrie je oproti původnímu kolu celkem upravená, sedlo šlo výrazně dolů, rám je kratší a má výrazný sloping. Hlavová trubka byla prodloužena a byly tak odstraněny podložky pod představcem. Požadavkem byl rám umožňující montáž blatníků a nosiče, nakonec jsem nosič udělal jako přímo integrovaný a rám jsem dodal i s lakovanými blatníky. Standardní silniční ráfkové brzdy byly nahrazeny novými mini-V brzdami zejména z důvodu lepšího průchodu pláště pod blatníkem. Vedení k řazení a brzdám bylo zvoleno vnitřní. Milan si k rámu dokoupil karbonovou cyklokrosovou vidlici s návarky na V-brzdy.

Materiál

Tento rám byl opět zhotoven z recyklovaného starého rámu. Tentokrát se jednalo o kvalitnější materiál, konktrétně starý Author Sector ze zeslabovaných trubek. Ponechána byla zadní stavba včetně středu (vyřezáno jako jeden kus), spodní a horní rámová trubka. Sedlová a hlavová trubka je nová ze sady Columbus Zona.

Rám

Hlavová trubka byla vybavena zesílením a reliéfním logem, které je v tomto případě nerezové. Zadní integrovaný nosič je také z nerezových trubek a je ponechán bez nátěru. Společně s rámem jsem řešil i drobná očka pro uchycení kabelu k přednímu světlu a návarky pro přímou montáž rámové brašny (tzn. bez objímek na suchý zip). K rámu byl dodán i nerezový kryt zadní stavby jako ochrana před řetězem.

Povrchová úprava

Rám je lakován v Milanově oblíbené modré barvě, konkrétně se jedná o RAL 5015. Loga a drobné doplňky jsou provedeny fotoluminiscenční barvou - ve dne je barva odstínu slonové kosti, v noci zeleně světélkuje. Veškerá grafika je lakována, nejedná se o lepící fólie. Vše je na závěr překryto dvousložkovým lesklým polyuretanovým lakem.

Vybavení

Sestavení kola jsem již nechal na Milanovi, většina komponentů byla přesunuta z jeho starého silničního kola. Vyměněny byly v podstatě jen brzdy a vidlice.



Fotografie

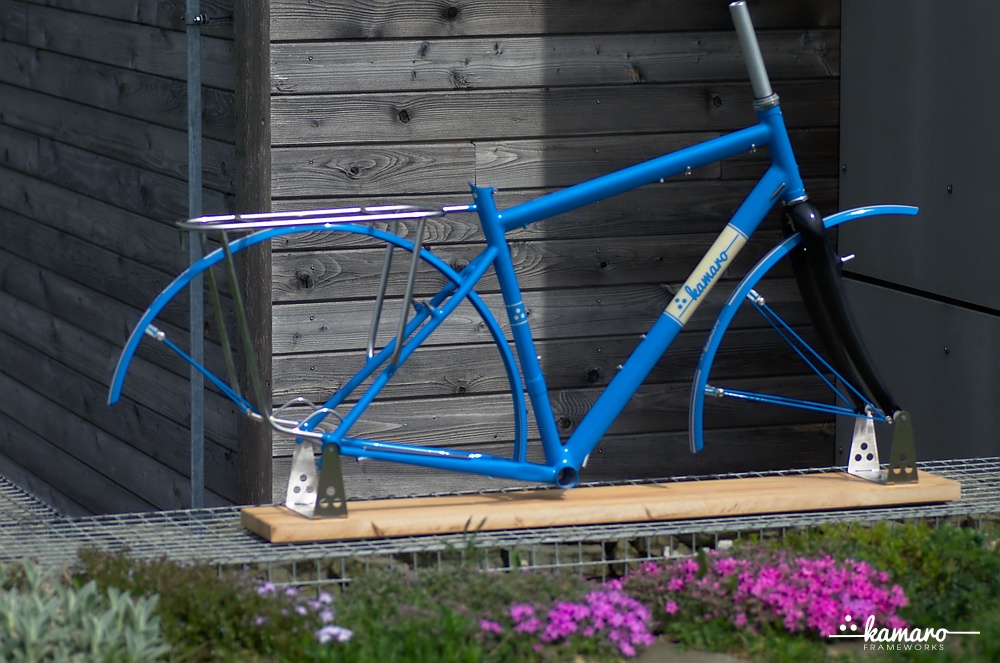

Celkový pohled na rám
Celkový pohled na rám

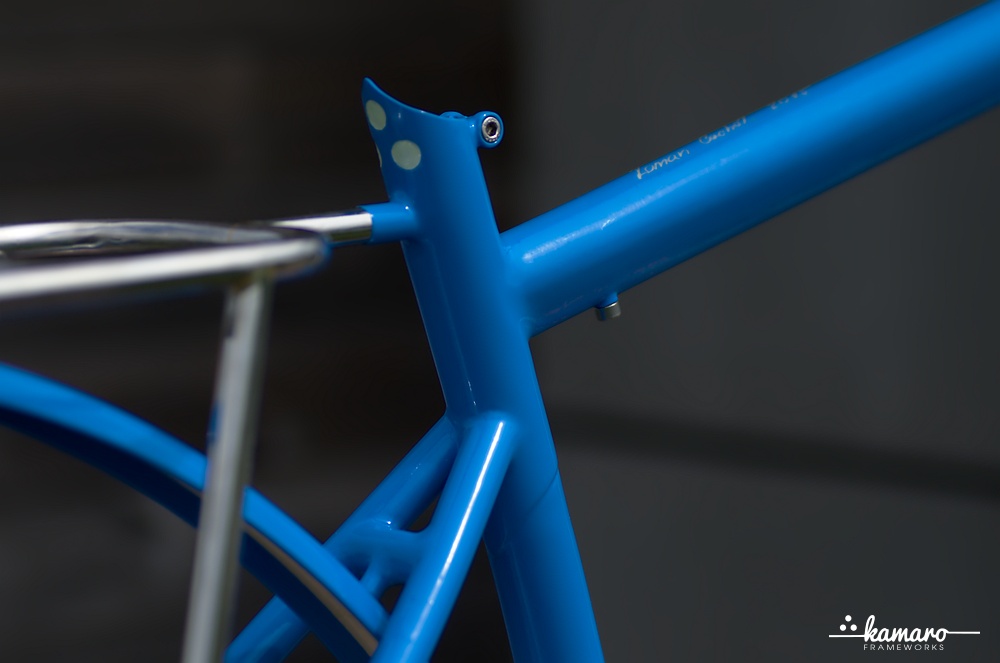

Detail zakončení sedlové trubky
Detail zakončení sedlové trubky
Detail zadní patky
Detail zadní patky

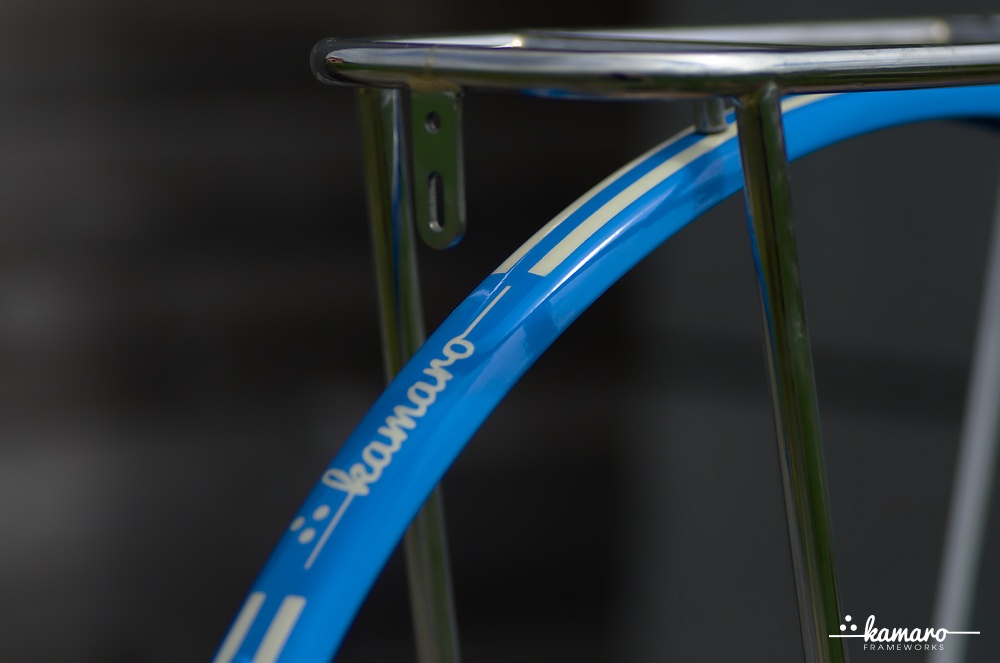

Zadní blatník a úchyt na blikačku na nosiči
Zadní blatník a úchyt na blikačku na nosiči

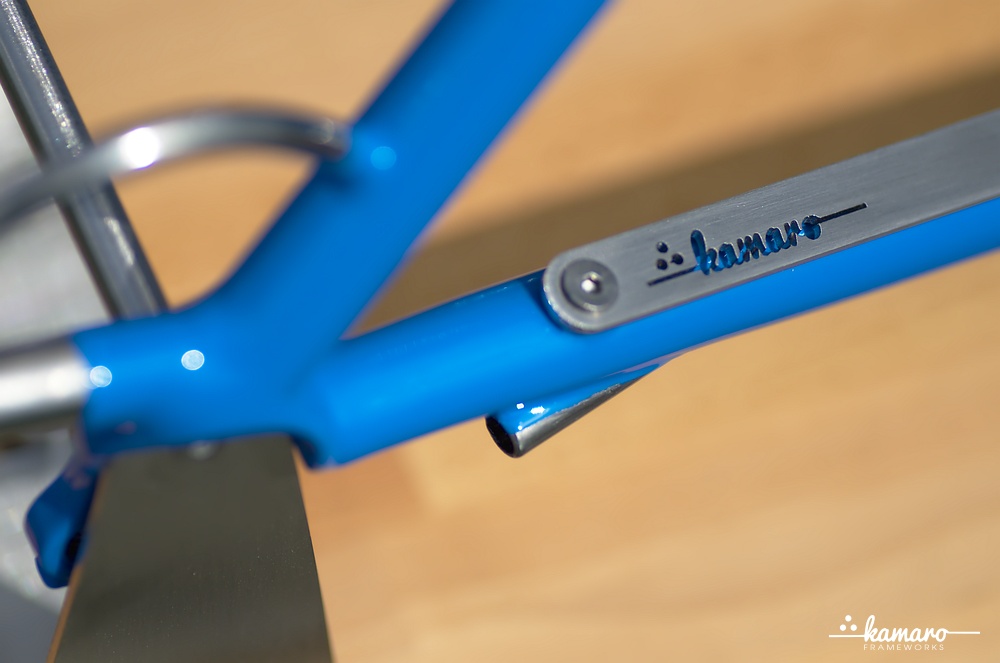

Ochrana zadní vzpěry pod řetězem
Ochrana zadní vzpěry pod řetězem
Ochrana zadní vzpěry pod řetězem
Ochrana zadní vzpěry pod řetězem

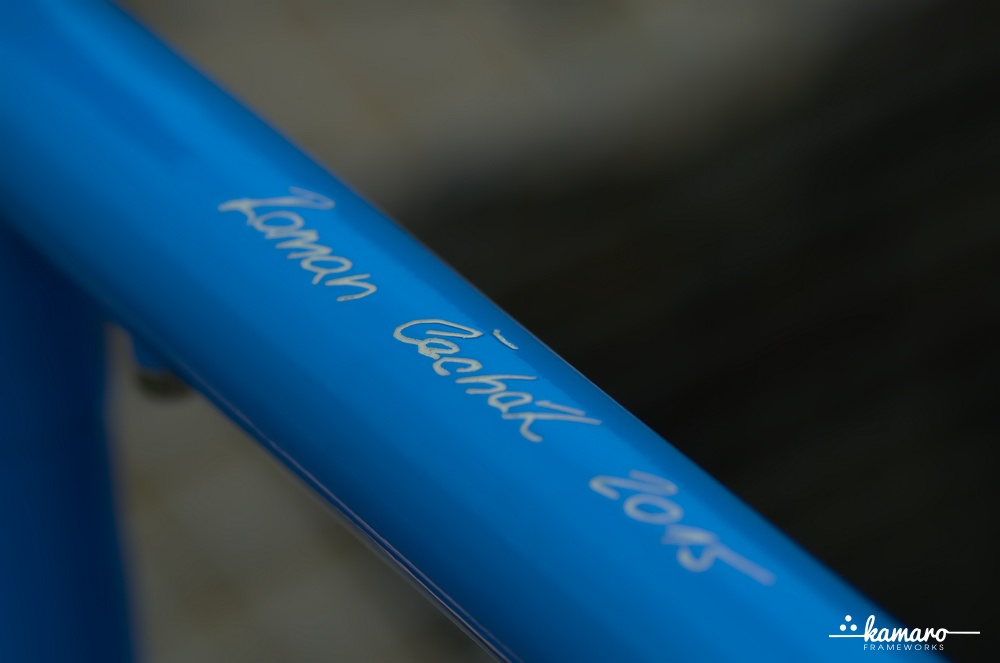

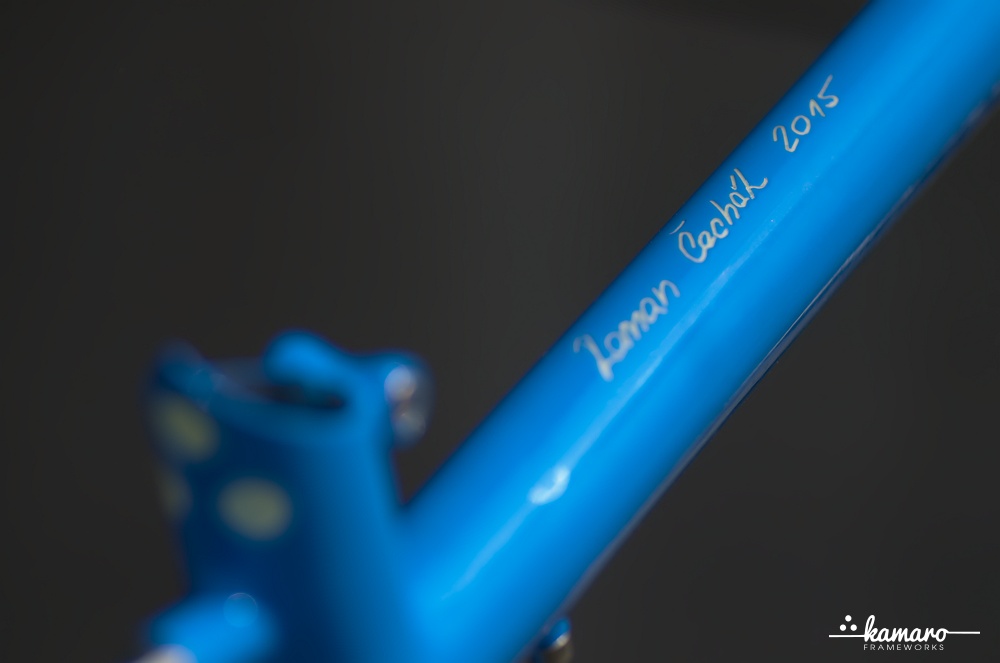

Podpis
Podpis

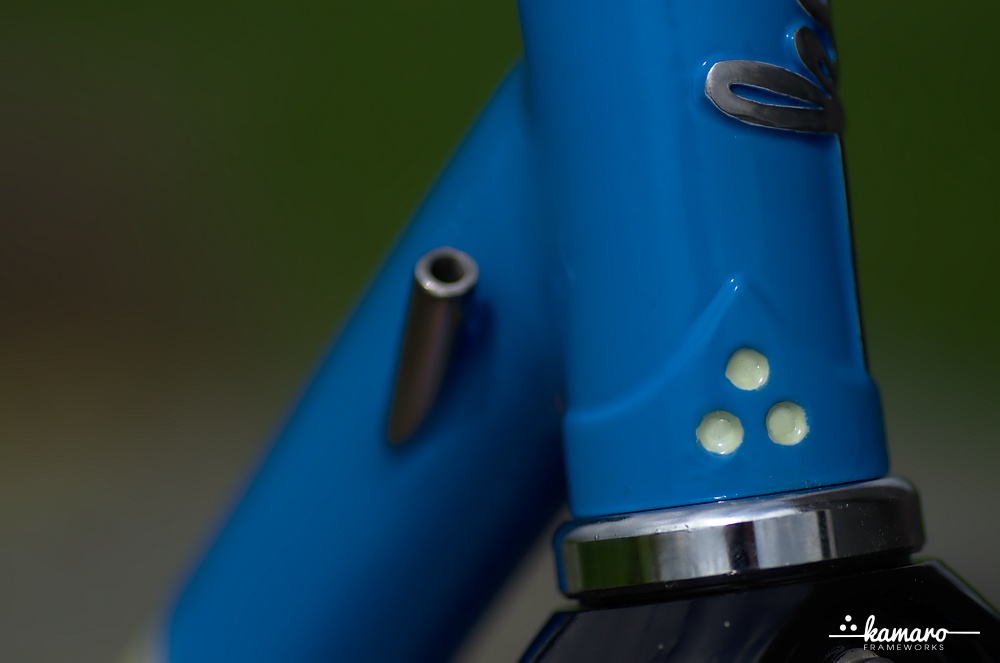

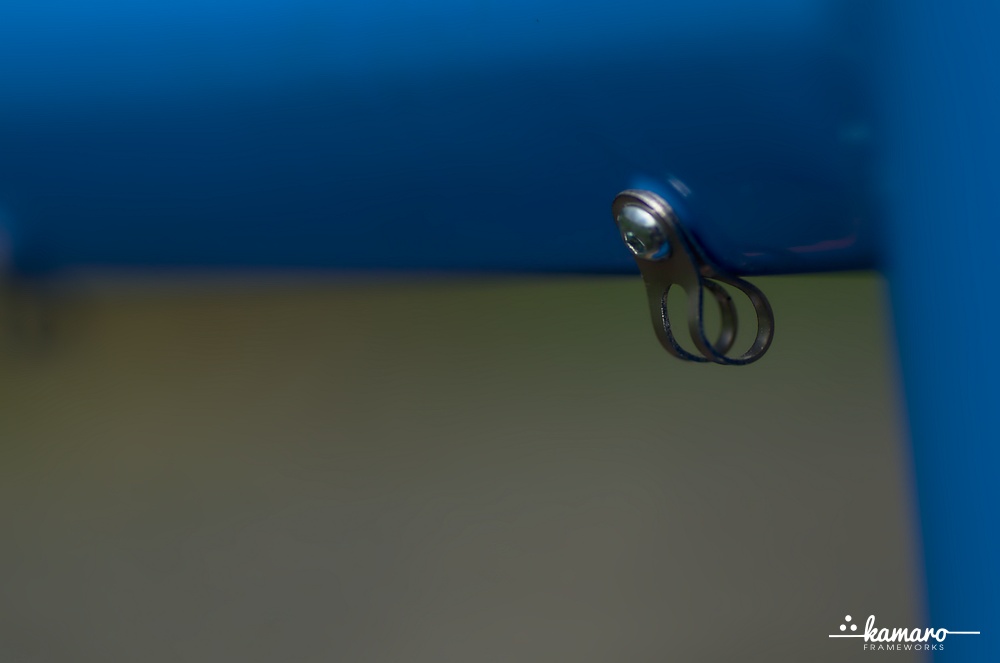

Očko na vedení kabelu k přednímu světlu
Očko na vedení kabelu k přednímu světlu
Zesílení hlavové trubky a reliéfní logo
Zesílení hlavové trubky a reliéfní logo
Ukončení sedlové trubky
Ukončení sedlové trubky

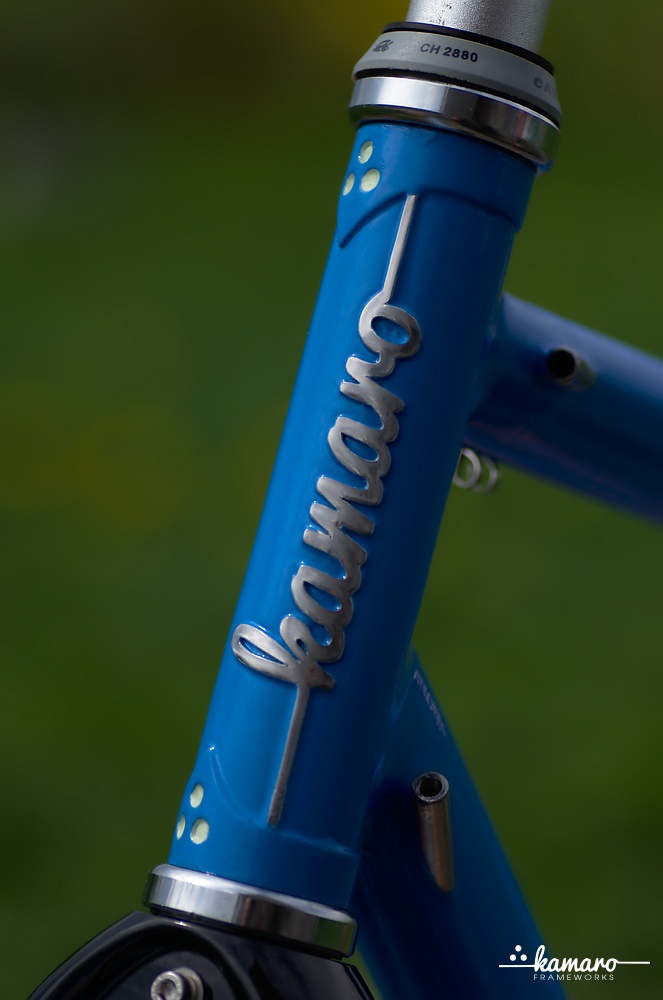

Hlavová trubka s reliéfním nerezovým logem
Hlavová trubka s reliéfním nerezovým logem
Zesílení sedlové trubky pro montáž přesmykače s objímkou
Zesílení sedlové trubky pro montáž přesmykače s objímkou
I muška se chce svést
I muška se chce svést

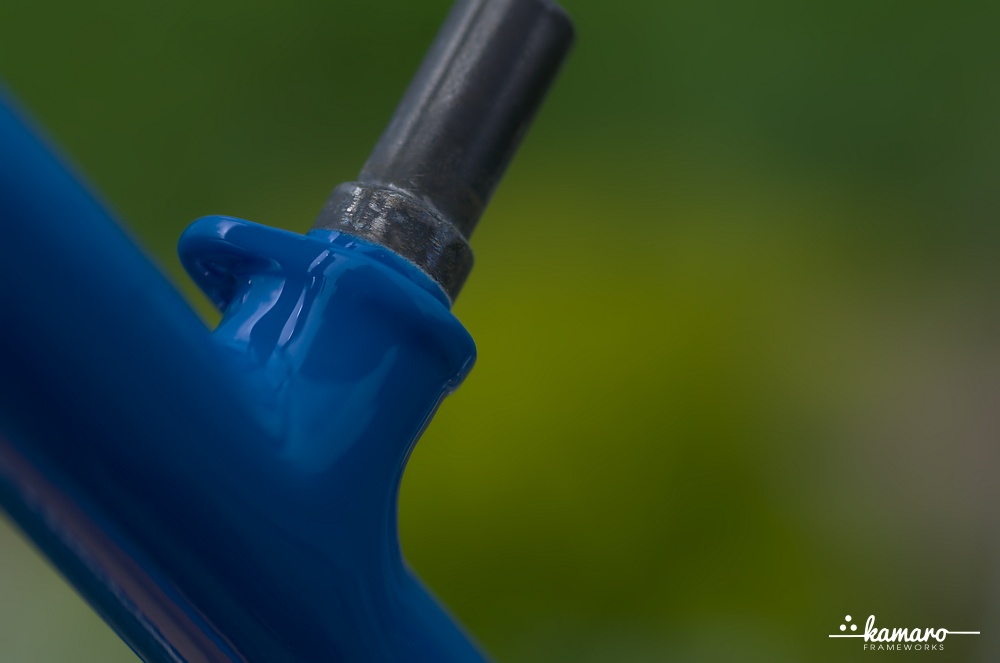

Návarky pro V-brzdy
Návarky pro V-brzdy

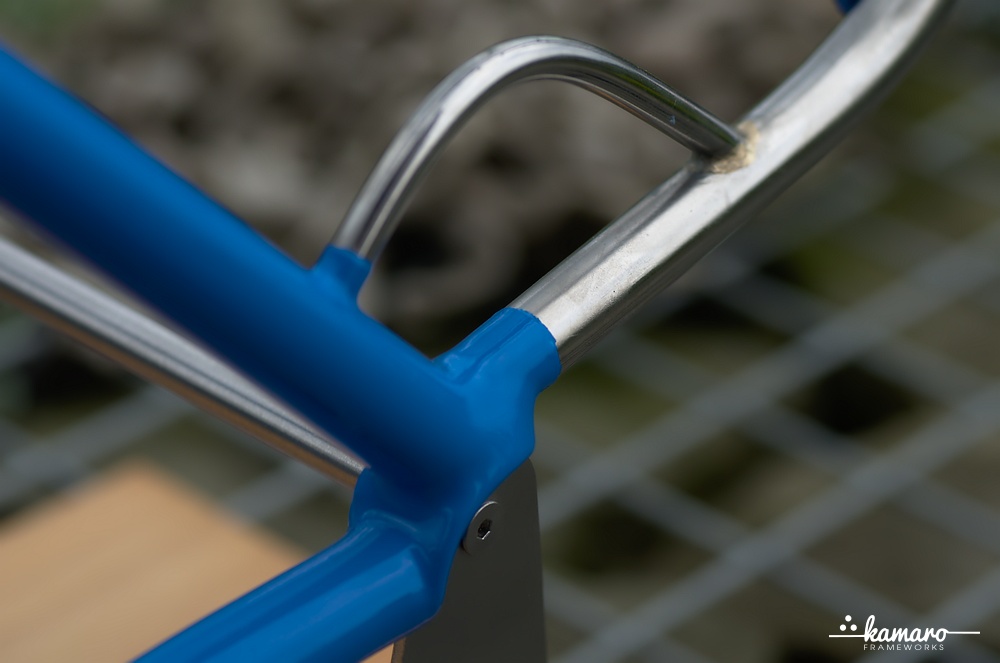

Zadní integrovaný nosič
Zadní integrovaný nosič

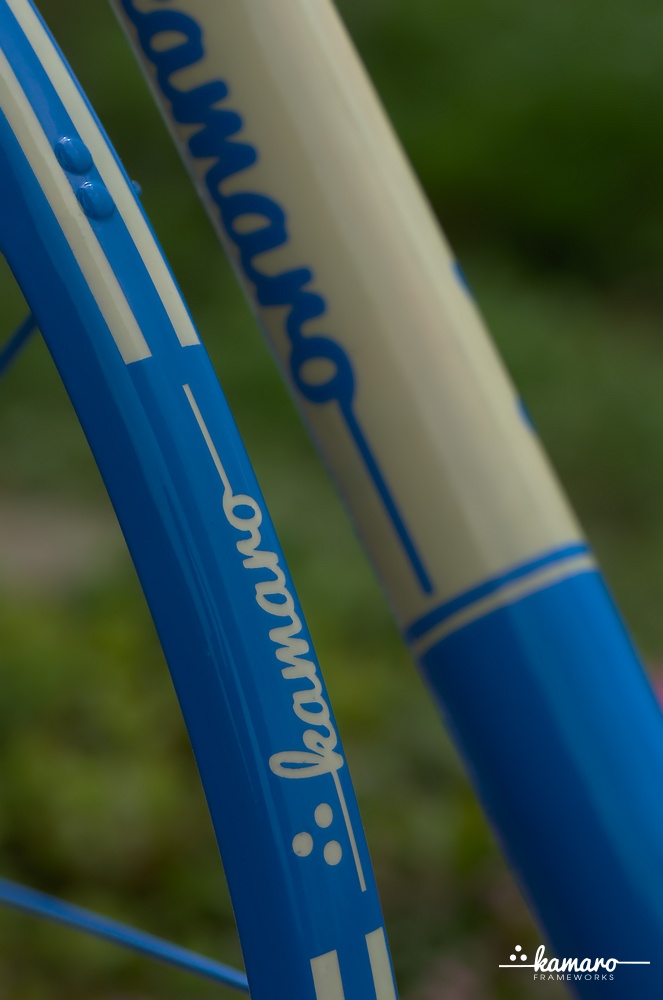

Detaily lakování
Detaily lakování
Ochrana zadní vzpěry pod řetězem
Ochrana zadní vzpěry pod řetězem

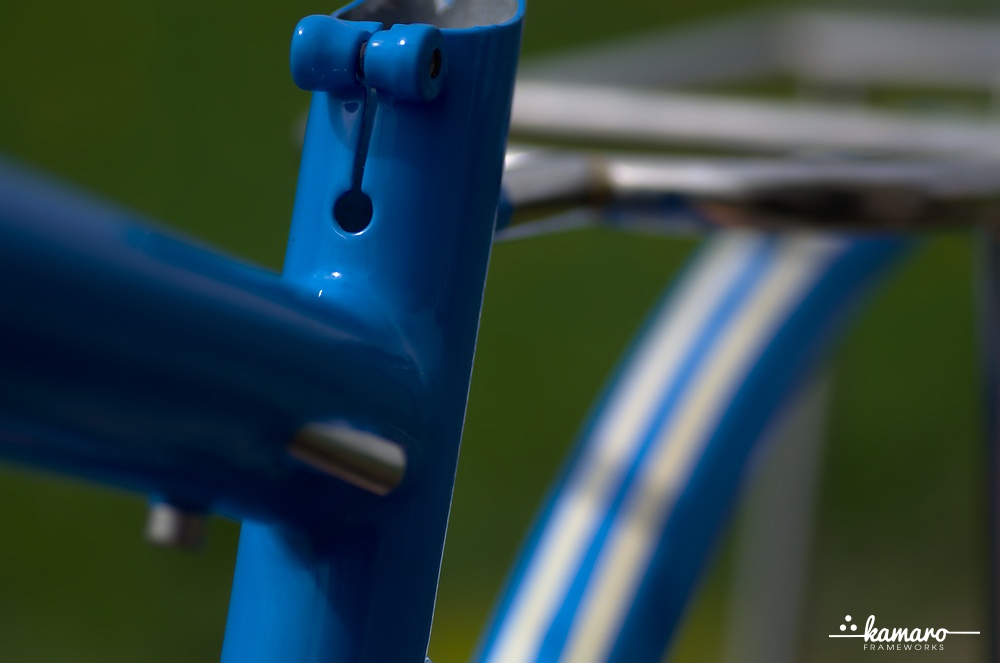

Stahování sedlovky
Stahování sedlovky
Detail montáže blatníku
Detail montáže blatníku

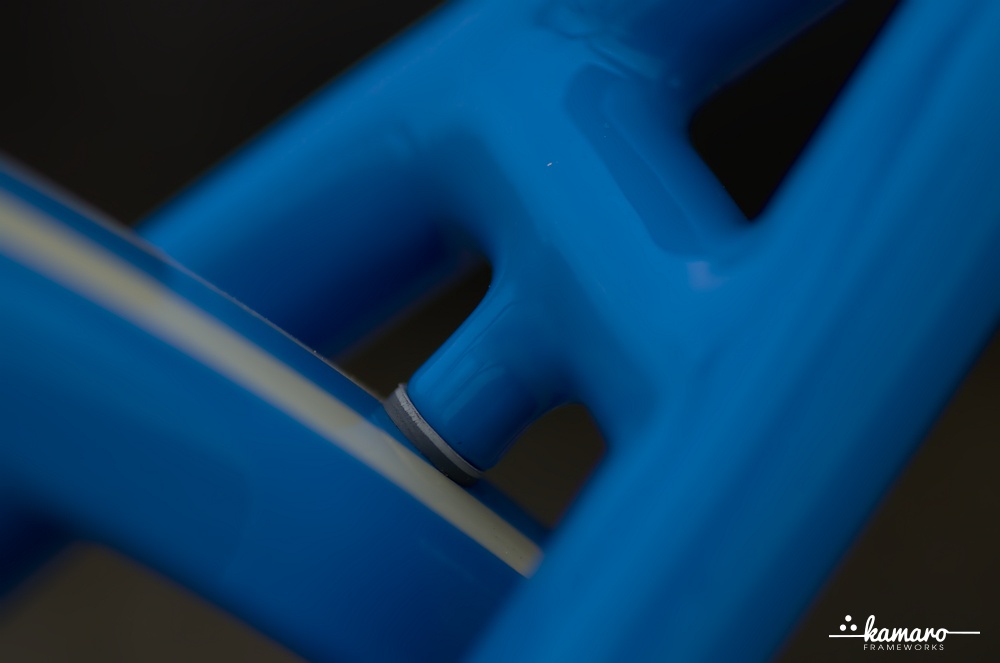

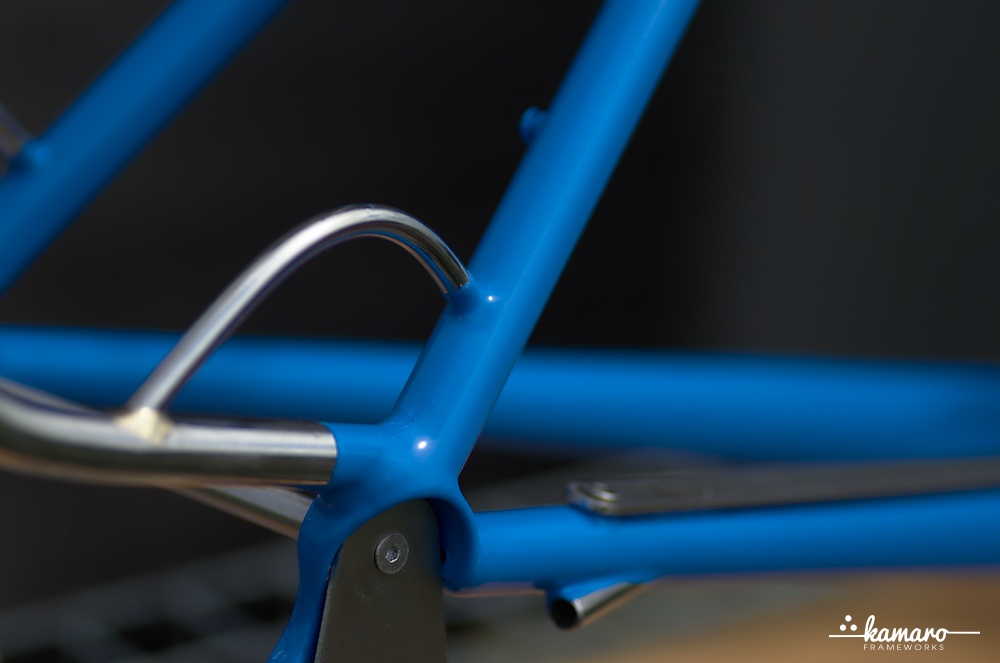

Detail výztuže zadních vzpěr a uchycení blatníku
Detail výztuže zadních vzpěr a uchycení blatníku

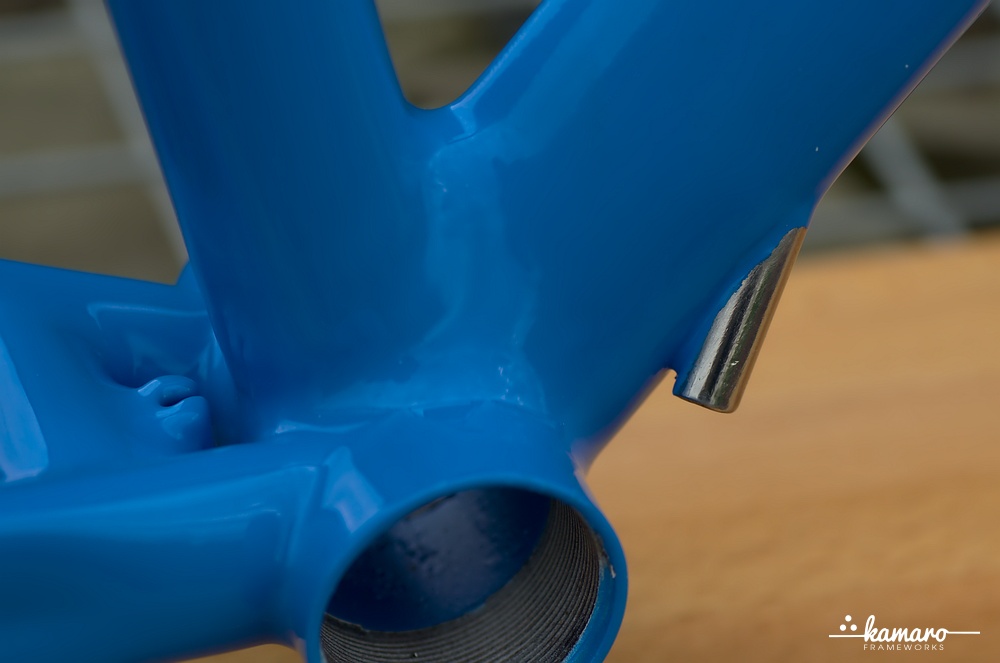

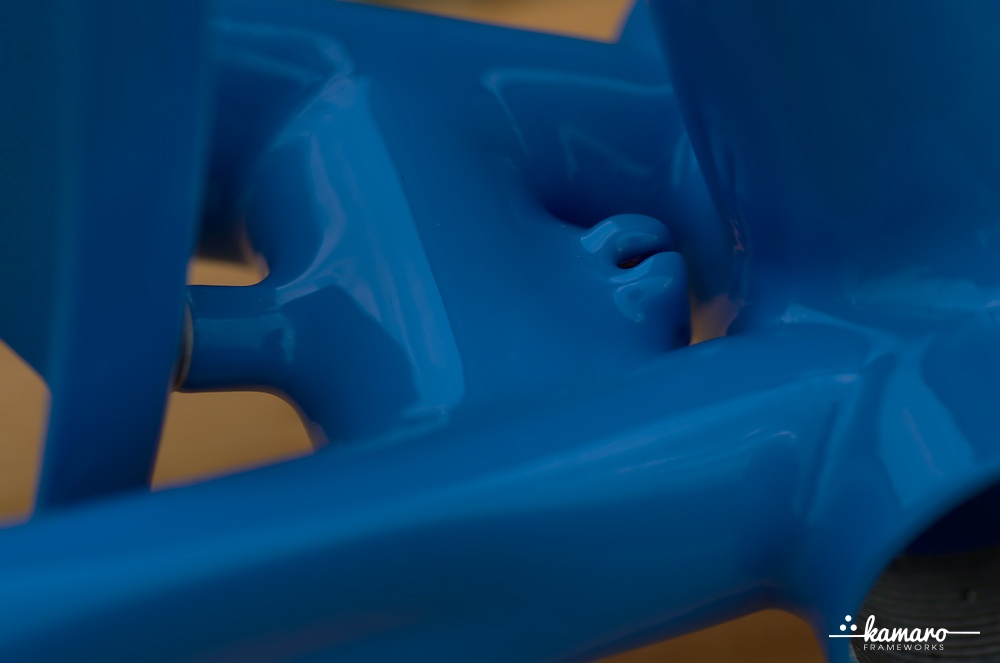

Oblast středu a zakončení vnitřního vedení
Oblast středu a zakončení vnitřního vedení
Podpis
Podpis

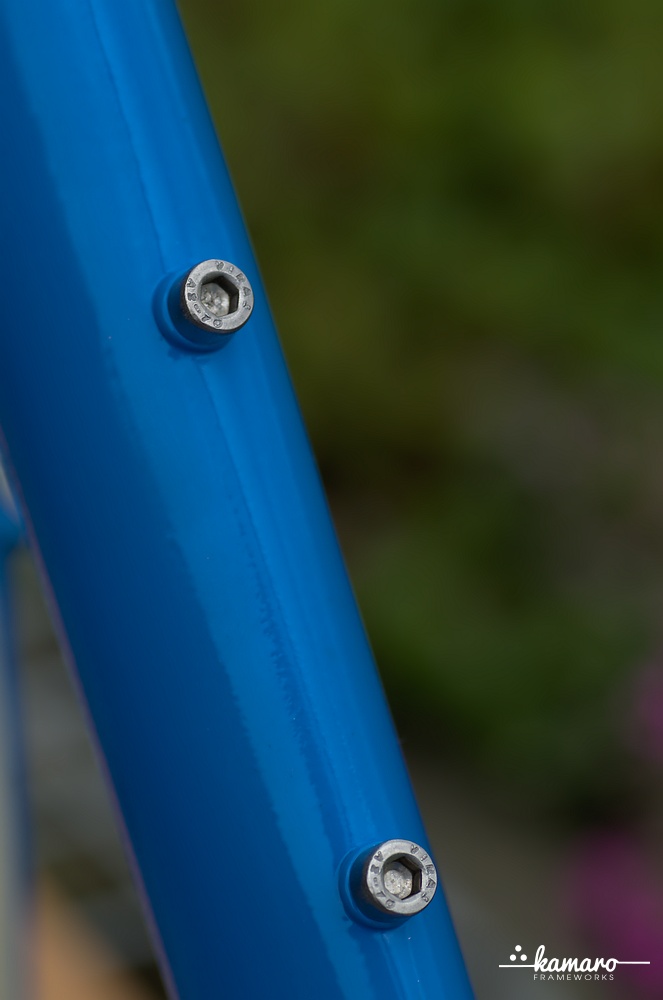

Úchyty na košíky
Úchyty na košíky
Očko pro zachycení brašny
Očko pro zachycení brašny

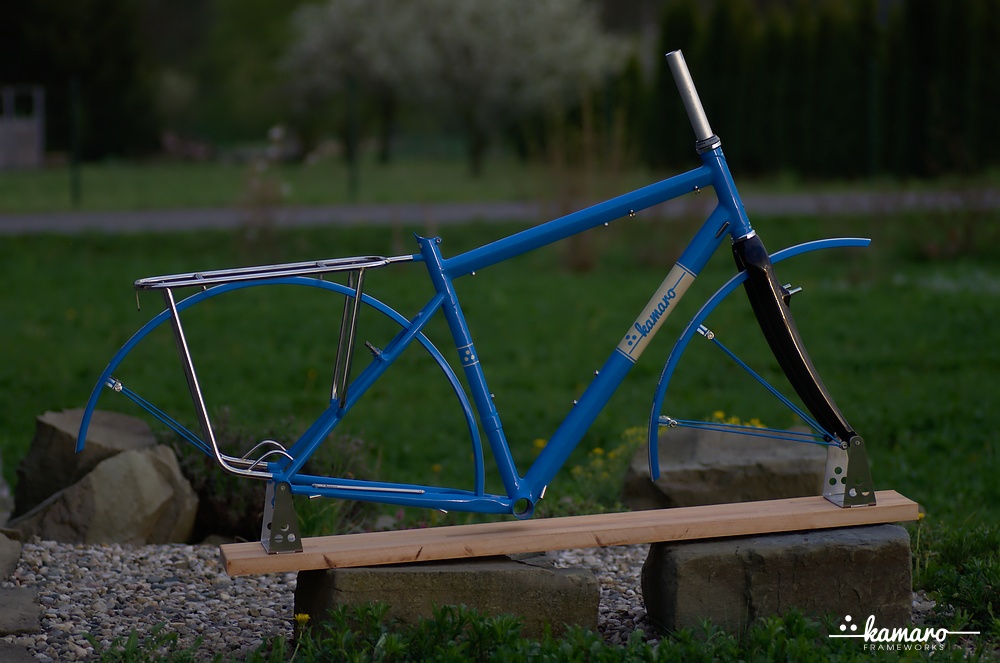

Celkový pohled na rám
Celkový pohled na rám

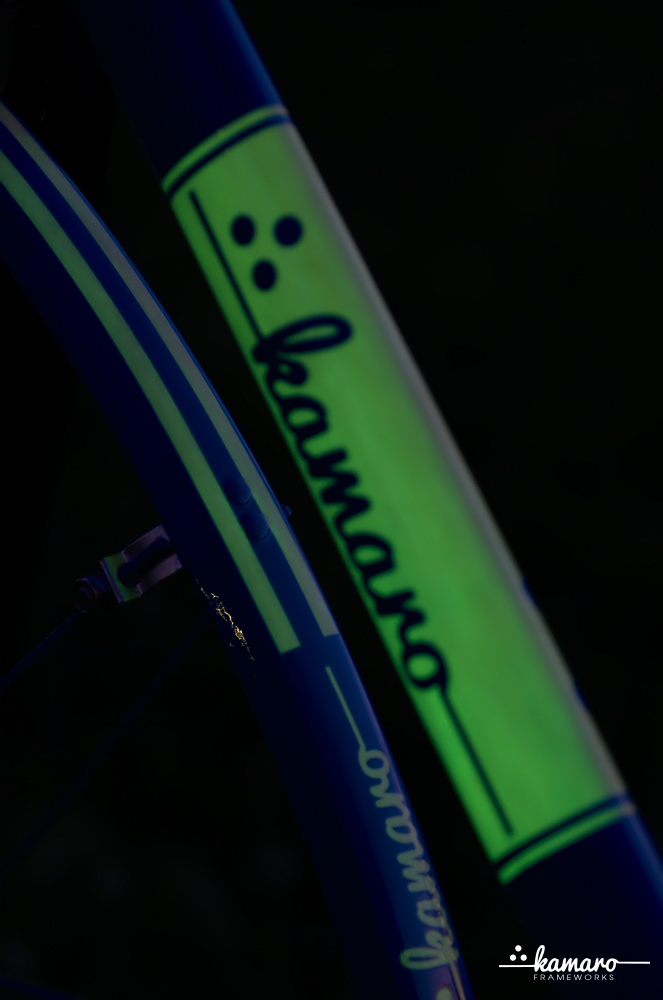

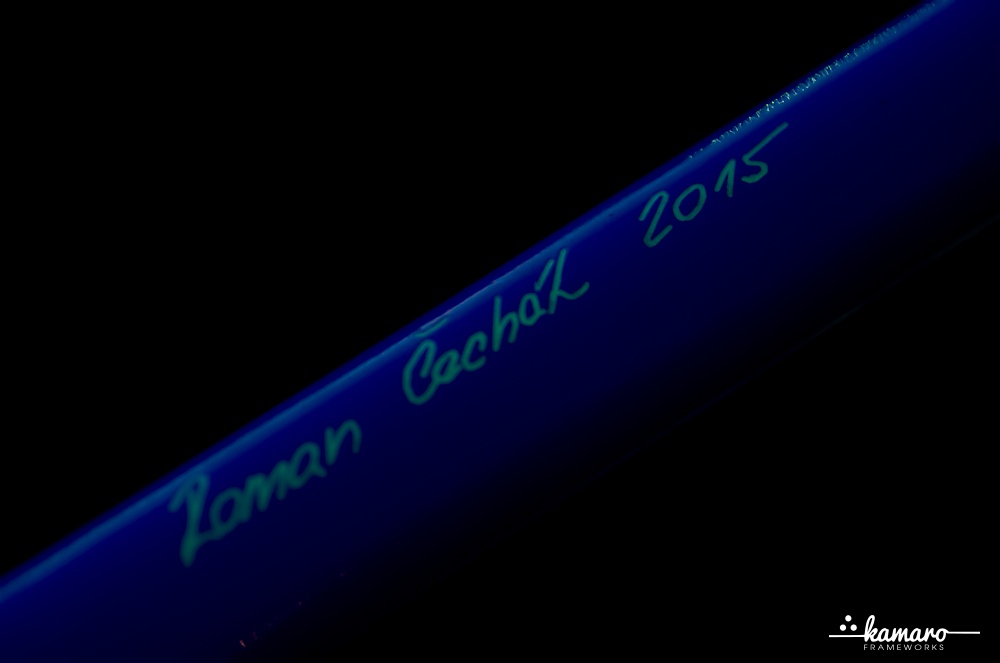

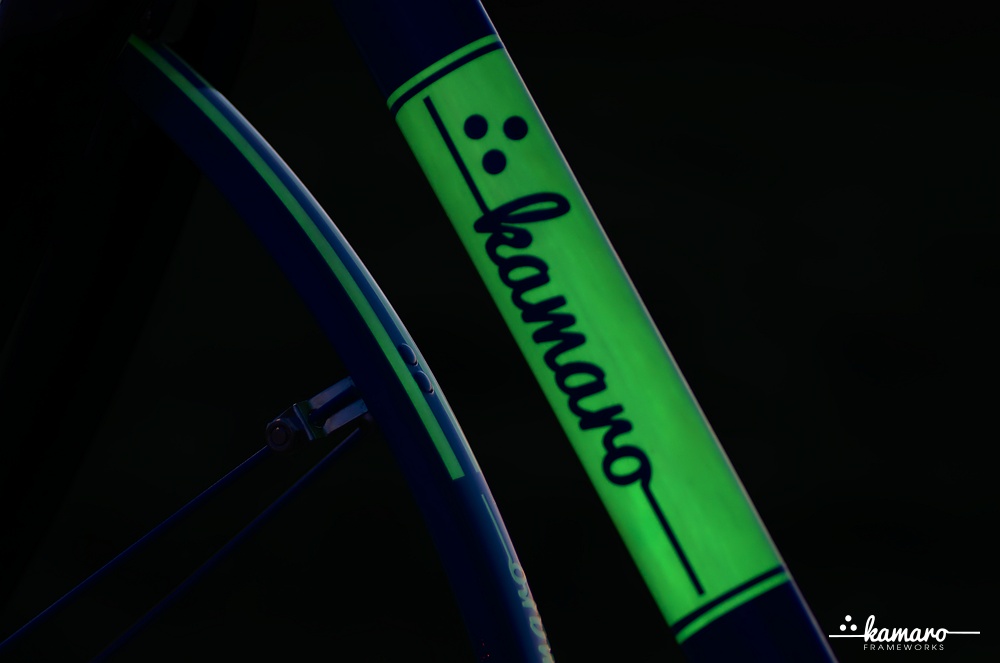

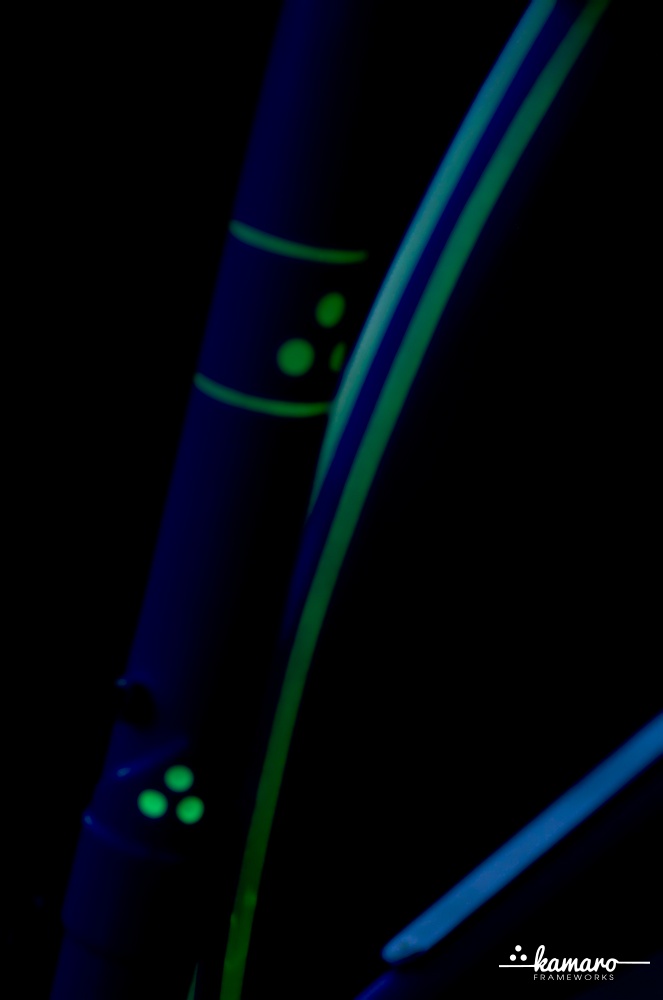

Fotoluminiscenční provedení detailů rámu
Fotoluminiscenční provedení detailů rámu
Fotoluminiscenční provedení detailů rámu
Fotoluminiscenční provedení detailů rámu
Fotoluminiscenční provedení detailů rámu
Fotoluminiscenční provedení detailů rámu
Fotoluminiscenční provedení detailů rámu
Fotoluminiscenční provedení detailů rámu
